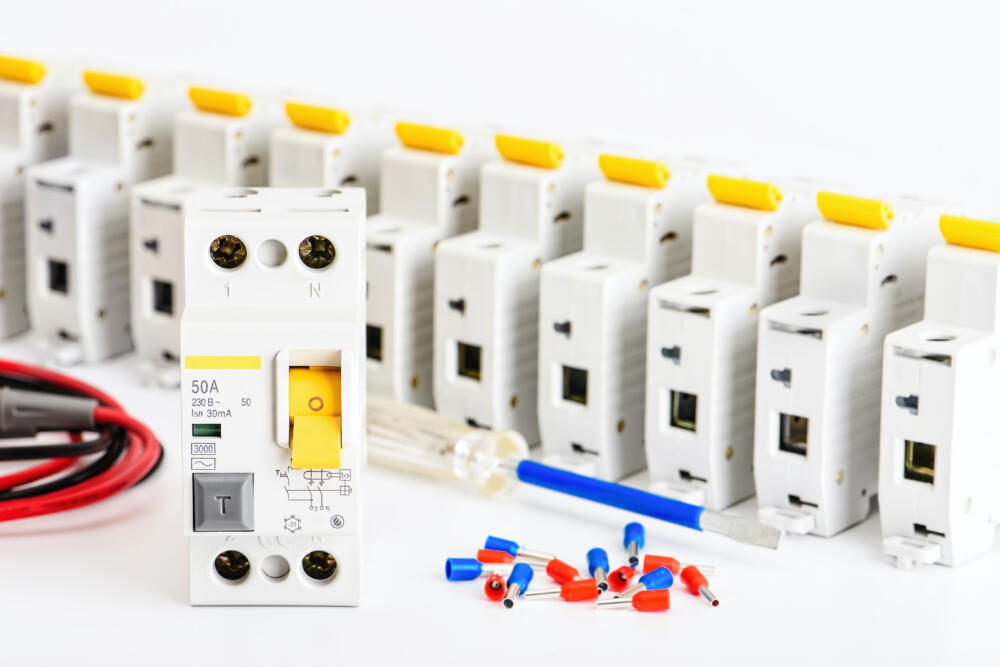

Wyłączniki różnicowoprądowe, potocznie nazywane różnicówkami, odgrywają kluczową rolę w zapewnieniu bezpieczeństwa instalacji elektrycznych. Ich głównym zadaniem jest ochrona przed porażeniem prądem oraz zapobieganie pożarom spowodowanym przez uszkodzenia instalacji. Poniżej przedstawiamy kompleksowy przewodnik dotyczący ich budowy, typów oraz zasad prawidłowego montażu.
Budowa i zasada działania różnicówki
Różnicówka to urządzenie, które monitoruje przepływ prądu w obwodzie. W przypadku wykrycia różnicy między prądem wpływającym a wypływającym, która może wskazywać na upływ prądu do ziemi, urządzenie natychmiast odłącza zasilanie.
Główne komponenty różnicówki:
- Styki prądowe i dźwignia załączająca: umożliwiają ręczne włączanie i wyłączanie obwodu.
- Przekładnik prądowy (sumujący): porównuje prądy wpływające i wypływające z obwodu.
- Wyzwalacz różnicowoprądowy: reaguje na wykrytą różnicę prądów, odłączając zasilanie.
- Obwód testowania: pozwala na regularne sprawdzanie poprawności działania urządzenia.
Rodzaje wyłączników różnicowoprądowych
W zależności od charakterystyki prądów, na które reagują, różnicówki dzielą się na:
- Typ AC: reaguje na prądy sinusoidalne.
- Typ A: wykrywa prądy sinusoidalne oraz pulsujące prądy stałe.
- Typ B: przeznaczony do wykrywania prądów sinusoidalnych, pulsujących i stałych wygładzonych.
- Typ F: dedykowany dla urządzeń z przetwornicami częstotliwości.
Pod względem czułości wyróżniamy:
- Wysokoczułe (10 mA lub 30 mA): stosowane w domach i miejscach o podwyższonym ryzyku porażenia.
- Średnioczułe (100 mA do 500 mA): używane w instalacjach przemysłowych.
- Niskoczułe (powyżej 500 mA): przeznaczone do ochrony przeciwpożarowej.
Instrukcja montażu różnicówki jednofazowej
Jak podłączyć różnicówkę?– wskazówki poniżej:
- Wyłączyć zasilanie: zapewnić bezpieczeństwo podczas prac instalacyjnych.
- Zidentyfikować przewody: określić przewód fazowy (L) i neutralny (N).
- Podłączyć przewody:
- Przewód L do zacisku oznaczonego jako „L”.
- Przewód N do zacisku oznaczonego jako „N”.
- Sprawdzić połączenia: upewnić się, że wszystkie przewody są solidnie zamocowane.
- Włączyć zasilanie i przetestować: użyć przycisku testowego, aby sprawdzić działanie urządzenia.
Montaż różnicówki trójfazowej
Instalacja różnicówki trójfazowej wymaga podłączenia:
- Trzech przewodów fazowych: L1, L2, L3 do odpowiednich zacisków.
- Przewodu neutralnego (N): do dedykowanego zacisku.
Po podłączeniu należy:
- Sprawdzić poprawność połączeń: zweryfikować, czy przewody są właściwie zamocowane.
- Włączyć zasilanie: przywrócić napięcie w obwodzie.
- Przeprowadzić test: użyć przycisku testowego, aby upewnić się, że różnicówka działa prawidłowo.
Przyczyny wybicia różnicówki
Różnicówka może wyłączyć obwód z różnych powodów:
- Uszkodzenie izolacji przewodów: prowadzi do upływu prądu do ziemi.
- Zwarcia lub przeciążenia: mogą powodować nieprawidłowy przepływ prądu.
- Wilgoć lub woda: obecność wody w instalacji może prowadzić do upływów prądu.
- Dotknięcie części pod napięciem: bezpośredni kontakt z przewodzącymi elementami.
- Uszkodzone urządzenia elektryczne: mogą powodować niekontrolowane przepływy prądu.
- Błędne połączenia: niewłaściwe podłączenie przewodów.
Regularne testowanie różnicówki oraz kontrola stanu instalacji elektrycznej są kluczowe dla zapewnienia bezpieczeństwa użytkowników.
